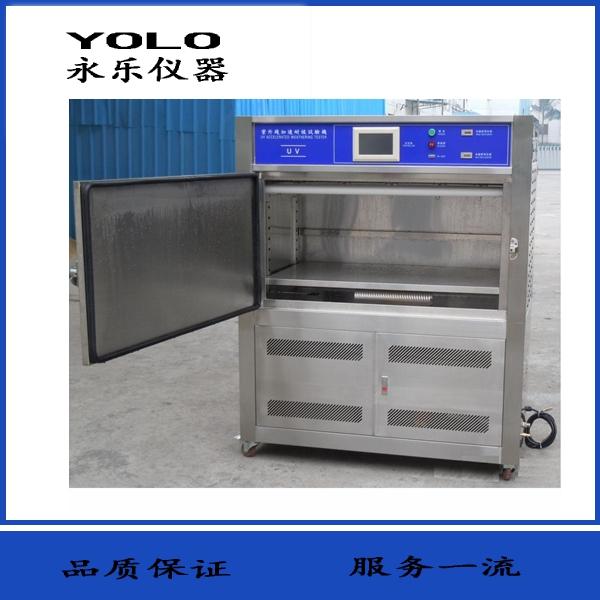

ZN-P-X紫外加速耐候试验箱（箱式）

一、技术参数

1、设备用途：

本试验设备模拟由太阳紫外光引起之破坏，通过将被测材料暴露于受控高温下光照中，来对材料进行城耐侯测试。它用紫外线灯管模拟阳光的辐射作用，通过冷凝和水喷淋模拟露水和雨水，只需几天或几个星期的时间，紫外线辐照设备就可以再现在室外需要几个月甚至几年的时间才会发生的损伤，其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等，其测试结果可用于选择新材料，改善现有材料，或评估材料配方的改变。

2、产品介绍：

2.1 产品名称：紫外加速耐候试验箱

2.2 产品型号： ZN-P-X



2.3 样品限制条件：

l 本试验设备禁止：

l 易燃、爆炸、易挥发性物质试样的试验及储存

l 腐蚀性物质试样的试验及储存

l 生物试样的试验或储存

l 强电磁发射源试样的试验及储存

3、技术指标：

3.1 容积和尺寸：

l 工作室尺寸（mm）：1140×640×690（D宽×W深×H高）

l 外箱尺寸（mm）：1300×700×1630（D宽×W深×H高）

3.2 太阳眼：

l 准确度：±5%

l 检测辐照度，延长灯管寿命

3.3 紫外灯管参数：

l 灯管型号：UVA-340(315～400nm)(标配)、UVB-313(280～315nm)任选，本方案需要8支灯管。

l 灯管品牌：美国ATLAS原装进口

l 灯的中心距离：70mm

l 测试架与灯管的距离：板式基架试板（上下可调）样品架到灯管表面距离为400mm

l 样品高度 ：400mm

l 辐照强度：0.35~0.9W/m2可调（UVA-340峰值）

l 3.4 温湿度指标：

l 温度范围：常温+10～70℃可调

l 湿度范围：≥90%RH

l 温度波动度：±3℃

l 温度分辨率：0.1℃

3.5 黑板温度计：

l 测量范围：45～80℃

l 容差：±3℃

3.6 控温方式：PID自整定控温方式

(以上技术性能参数在环境温度+25℃、且无试样空载情况下、运行工况稳定一小时后测试获得的数据)

3.7 技术特点：

l 对辐照度、温度、时间等重要试验参数提供全面详细的实时监视和曲线记录（控制器带记录仪功能），通过计算机还可以生成报表和曲线打印。

l 可单独进行辐照/冷凝/水喷淋试验，也可以编程任意组合辐照/冷凝/水喷淋试验。

l 采用台湾工业级别7寸真彩触摸屏控制系统，具有良好的稳定性、监视性、操作性和维护性。

l 对材料昂贵的进口紫外线灯管提供寿命参考（灯管为消耗品，寿命约为1600小时），方便用户确认灯管的更换时间，节省使用成本。通过辐照度测控装置（太阳眼），可对辐照度进行测量和控制，使辐照度自动稳定在设定值上，并大大延长灯管的使用寿命。

l 采用自动化供排水设计，并搭配成本较高的大功率的水汞，确保水喷淋的流速和均匀性。

l 主要元器件大部分采用国际大品牌，小部分采用国产品牌，提高了产品的安全性和可靠性。（具体可参见附带主要配件清单。）

l 设备电气部分的安装和配线按照国际电工标准执行。

l 完善专业的售后服务。

3.8 符合标准：

参照GB/T 16585-1996，ASTM G 153，ASTM G 154，ASTM D 4329，ASTM D 4799，ASTM D 4587，SAE J2020，ISO 4892等现行紫外线老化试验标准制造。

二、功能区介绍

1、 辐照系统（模拟阳光）：

l 光源：8支额定功率为40W的进口紫外荧光灯（加拿大 ATLAS），有UVA-340和UVB-313光源供用户选择配置。像其他灯管一样，QUV灯管的老化会导致灯管输出下降，没有太阳眼控制系统的QUV使用轮换位置的方法来补偿。这个系统可用于很多应用标准，但它具有内在的局限性。这种轮换位置的方法不能补偿因灯管的批次不同或周围环境的不同而带来的影响。



图3 灯管轮换方法

l 太阳眼系统：

光强的变化会影响材料老化的速度，光谱的不同则可能同时对材料的老化速度和老化类型产生影响。通过太阳眼系统控制辐照度，才能得到精确，可重复的测试结果。

太阳眼系统是一种精确的闭环控制系统，通过反馈回路它可以自动维持设定的光强。控制器可以连续监测紫外光光强，并通过调节灯管输出，来补偿因灯管老化或任何其他因素造成的光强变化。太阳眼辐照度控制系统测试结果的再现性和重复性比人工辐照度控制更好，并且能够有效的延长灯管的寿命。   图4 太阳眼辐照度控制系统

太阳眼安装在配电柜中，在UV循环中，太阳眼监测一组（两支）灯管的光强，并把数据传输给控制器。控制器将辐照度测定值和设定值进行比较，然后控制器指令电源系统调节灯管输出以保持光强设定值。

a) UVA-340: 能发出从365nm到295nm间的太阳光的波长，它的辐射峰值是在340nm处。UVA-340对不同试验的对照测试尤其有用，在短波紫外线波段可模拟太阳光。



UVA-340辐照度设定

参考点：0.68W/m2

相当于夏季正午太阳光光强值，

得到快速结果。

图5  UVA-340 光谱

b) UVB-313:波长范围在280nm到315nm之间。峰值是在313nm处。UVB-313比UVA-340灯管引起的材料老化更快，但它们比太阳光截止点更短的波长对许多材料可能产生不切实际的结果。



UVB-313辐照度设定

参考点：0.67W/m2

是UVB-313灯管典型光强，非常快速的

测试，应用于质量控制或耐久性好的材

料测试。



 图6  UVB-313光谱

  UV循环温度控制：

UV循环系统的元件包括一个鼓风机，空气加热器，空气分配系统，黑板温度传感器。

a) 鼓风机：安装在设备的下箱体风道口，在整个UV循环中，鼓风机是连续工作的。

b) 空气加热器：安装在鼓风机上部的空气管道里，在需要时用来加热鼓风机吹出的空气。

c) 空气分配系统：鼓风机吹出的空气通过水盘中心的空气管道进入试验室，再由空气导

向引导充满整个试验室。

2、冷凝系统（模拟露水）：

QUV冷凝系统实质上是蒸发的水蒸汽被实验箱

的样板限制在实验箱内。冷凝循环期间，水通

过水盘里的加热元件加热，水蒸汽充满试验箱，

在100%湿度时达到平衡，水蒸汽连续在样品上

凝结，流回到水盘里。

图7 冷凝系统示意图

3、喷淋系统（模拟雨水）：

QUV喷淋系统由大功率水泵，5个喷嘴（每

侧4个）、连接管、控制阀和排水部分组

成。喷嘴安装在灯管之间，在喷淋循环中

，水被喷淋到样品上从而产生热冲击或侵

蚀的效果。

图 8  喷淋系统示意图

4、 箱体结构特征：

l 箱体采用全数控制作、工艺先进、线条流

畅，美观大方

l 整箱材质为SUS304高级不锈钢板

l 不锈钢样品架

l 试验箱外壳各开启处均采用门式开启装置

，开启方便

l 为便于移动，仪器底部安装脚轮   图 9   样品架上下可调

5、 控制面板：（具体按钮及指示灯视实际配置而定）

l QTEST-UV 7寸可编程显示屏

l RS232通讯端口

l 操作按钮

l 报警指示灯

l 辐照累时器

6、 试验室：

l UV灯管，黑板温度传感器。

l 加热，加湿装置

l 进排水，喷淋装置

7、 机械室：

l 进排水装置

l 喷淋水路

l 冷凝水路

l 鼓风机，空气加热器

l 报警装置

8、 配电控制柜：

l 配电板、总电源断路器，散热风机等

9、加热器：

l 加热器材质：不锈钢304鳍片散热电加热管

l 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

10、加湿器：

l 加湿方法：浅水盆加热

l 加湿器材质：不锈钢铠装

l 加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

l 加湿器装置：水位控制装置、加热器防干烧装置

11、电气控制系统：

l 控制器（型号）：台湾可编程触摸屏控制器QTEST

l 显示器： 7英寸真彩触摸屏

l 运行方式：程序方式、定值方式

l 设定方式：中文菜单、触摸屏方式输入

l 程序容量：内存程序组30组， 　　　　　　　　　　　　

每程序组含程序段30段，全部循环，999回 　　　　   图10  控制器

l 黑板温度监控：采用标准的Pt-100黑板温度传感器,精确控制测试过程的样品表面温度。

l 附属功能：故障报警及原因、处理提示功能、断电保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。

12、QTEST-UV控制器操作（详细操作请参照控制器说明书）：

l 初始画面

用户可以通过主目录画面切换到其他画面，主目录画面如下图所示。



图11 主目录画面

l 定值运行功能

用户可以使用本功能实现连续紫外试验功能。在定制运行画面中，用户可以手动控制各功能的开启与关闭。在此画面，可实现温度整定，具有温度自动演算功能。



  图12 定值运行画面

l 程试运行功能

在程序控制画面，用户可以按照编辑好的程序自动运行本设备。程序运行时，设备具有保持跳段等功能。并且能直观地观察到程序的总运行时间、程序段的段运行时间、程序编号等基本信息。同时，各系统的运行状态也会直观地显示在画面上。



图13 程式运行画面

l 文档管理功能

   本设备具有强大的文档记录、管理、储存功能。

 图14 文档管理画面① 　　　　　　　　　　  图15 文档管理画面②

① 文档功能：可选择禁用或启用文档功能。

② 文档名称：可编辑所保存文档的文件名称，可设定10个字符的文件名称。

③ 保存编号：设备内部存储支持记录4个文档。默认情况下旧的文件将被新的文件覆盖，但用户也可通过设定保存编号来指定文件的保存地方。

④ 采样时间：具有1秒、10秒、30秒、60秒采样功能。

⑤ 文档管理：可通过外接电脑实现远程监控和数据采集及打印。

三、安全保护装置

l 风机风道超温保护

l 浅水盘加热管防干烧保护

l 水箱缺水报警保护

l 水箱水路故障报警保护

四、使用条件（由用户保证下列各项条件）

1、 场地：

l 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和高浓度粉尘

l 附近没有强电磁辐射源

l 无阳光直接照射或其它热源直接辐射

l 设备附近备有供排水装置

l 场地地面面积及承重能力：不小于234×353cm 及500kg/m²

l 设备周围留有适当的维护空间

2、 环境条件：

l 温度：5℃～32℃，能装在有空调的房间里。这样可以保持室温在21℃至27℃ 。

l 相对湿度：≤ 85%RH

l 气压：86～106kpa

3、 用电要求：

l 电压220V±10%，单相三线制，50/60Hz，功率：3.5kw

五、质量保证体系

l 质量保证体系

本公司严格按照ISO9001质量管理体系、ISO14001环境管理体系、欧洲CE产品认证之要求执行。

l 品质筛选

本公司有专业的温湿度试验箱、机械振动台、进口的温度和辐照度校正仪等设备对采购的元器件的进行高低温、湿度、振动等检验；在生产过程中，对每一工序进行自检、互检再经质量部门检验合格后才流入下一工序；产品出厂前由进口的温度和辐照度校正仪进行严格的出厂检验和校正。

六、配备的文档及附件

l 产品出厂合格证一份

l 产品使用说明书一本

l 产品保修卡一张

l 控制仪表使用说明书一本

l 计算机通讯软件及说明光盘一张

l 通讯线缆一条。

七、售后技术服务

l 在遵守产品注意事项、安装及使用规则的条件下，产品自发货之日起，因产品本身质量引起的故障一年内免费保修，并负责终生维修服务。

l 进口紫外线灯管属于正常试验消耗品，其在寿命耗尽后所发出的紫外线辐照度将大大降低。其不在一年免费保修物品之范围内。

l 若产品出现质量问题，在接到报修电话（或传真件）实行15分钟内电话回复，若电话里不能解决问题，则在24小时内由我司专业维修人员上门处理。

l 我司长期为用户免费提供产品使用、维护咨询、技术咨询服务。我司设有专门培训部，不定期对技术人员、销售人员和客户使用人员进行专业技术培训，使其能够在短时间内为用户排除设备故障，保证用户工作的顺利进行。

l 保修期外，长期提供零配件，收费标准合理（保修期外只按配件成本价收取相应费用）。
