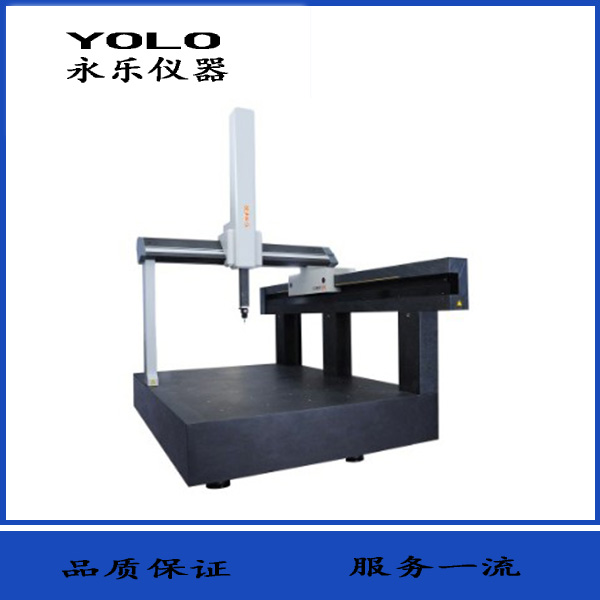

海克斯康 Reform系列 L型单边桥大行程三坐标测量机
Reform系列L型单边高架桥大行程三坐标测量机是集多年设计、应用技术为基础，研发的高稳定性，高精准度大行程测量机。L型单边高架桥结构敞开式超宽视界，可以更好的完成大型工件的摆放，进行测量测绘、高速扫描、逆向工程。进行测量测绘的同时，能更好的提高使用效率，强大、一体化的功能操作方便，Reform系列三坐标测量机是大型工件测量测绘的选择。
Reform系列L型单边高架桥大行程三坐标测量机技术特点：
· Reform测量机采用天然高精密花岗岩导轨，具有热稳定性好，刚性强，精度高，无时效变化等优点。
· Reform 半高架桥式结构，进口直流伺服电机驱动，德国齿形同步带传动，使Reform系列测量机运动性能更好，测量精度及稳定性更高。
· Reform三轴大截面的导轨设计，充分实现刚性强，承载力大，扭摆更小，极大减少测量运行中惯性带来的惯量误差。
· Reform Y轴采用整体式横“凹”字形大截面导轨，大跨距空气轴承分布可有效减少运动中的扭摆误差，保证机器测量精度和重复精度。
· Reform设计使用更大承载力高精度自洁式空气轴承，导轨永不磨损，运动平稳。
· Reform 超宽视界简易方便的摆放工件和测量实时监测。
· Reform 可配置高端全系列触发式及接触式扫描测头，也可配置全系列激光扫描测头，实现复杂工件曲线、曲面、逆向工程等高速测量任务。
|
机器型号 |
|
Reform152010 |
Reform152510 |
Reform153010 |
Reform152512 |
Reform153012 |
|
|
X |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Y |
2000 |
2500 |
3000 |
2500 |
3000 |
|
|
Z |
1000 |
1000 |
1000 |
1200 |
1200 |
|
|
|
Dx |
1600 |
1600 |
1600 |
1600 |
1600 |
|
Dy |
2200 |
2700 |
3200 |
2700 |
3200 |
|
|
Dz |
1150 |
1150 |
1150 |
1350 |
1350 |
|
|
|
Lx |
2260 |
2260 |
2260 |
2260 |
2260 |
|
Ly |
3300 |
3800 |
4300 |
3800 |
4300 |
|
|
Lz |
3650 |
3650 |
3650 |
4050 |
4050 |
|
|
台面高度 （mm） |
H |
700 |
700 |
700 |
700 |
700 |
|
机器重量（kg） |
|
10200 |
11300 |
12300 |
11500 |
12600 |
|
承重（kg） |
|
3000 |
3000 |
3000 |
3000 |
3000 |
选型规格表：
技术参数：
|
机器型号 |
Reform152010 |
Reform152012 |
Reform152010 |
Smart152512 |
Smart123012 |
|
MPEe （μm） |
3.0+3.3L/1000 |
3.2+3.3L/1000 |
3.5+3.3L/1000 |
||
|
MPEp （μm） |
2.9 |
3.2 |
3.5 |
||
|
空气流量（m3/min） |
0.14-0.45 |
||||
|
供气压力（Mpa） |
0.5 |
||||
|
过滤精度（μm） |
0.3 |
||||
|
温度范围（℃） |
20±2 |
||||
|
温度变化（℃/h） |
0.5 |
||||
|
温度梯度（℃/m） |
0.5 |
||||
|
湿度 |
45%-70% |
||||
· 详细技术咨询请咨询销售技术人员：18058269578
