影像仪产品配置：
|
产品名称 |
规格/型号 |
单位 |
数量 |
备注 |
|
||
|
电脑 |
标配 |
台 |
1 |
要求：主板需带有PCI插槽和COM口，其他配件可自主选择。 |
|
||
|
二次元测量软件 |
REICAVMT |
套 |
1 |
易学 好用 准确 |
|
||
|
CCD相机 |
日本索尼高清CCD芯片 |
个 |
1 |
图像高清，测量精准 |
|
||
|
数据采集卡 |
RS-100数据盒 |
个 |
1 |
数据稳定 |
|
||
|
光学校正片 |
60*60mm |
块 |
1 |
校正倍数 |
|
||
|
|
|
|
|
|
|
||
|
底座、立柱、工作台 |
纯天然济南青大理石 |
套 |
1 |
大理石不变形、精度高 |
|
||
|
序号 |
名称 |
商务承诺 |
|||||
|
1 |
安装调试 |
免费送货，免费安排人员安装、调试、培训，验收合格后在离开 |
|||||
|
2 |
保修期 |
免费保修12个月，保修期内本公司免费为贵公司保修。除去天灾、人祸、人为使用不当或其他不可抗力之因素导致设备不良，不属于保修范围内、保修期外、，需收取人工、车旅及元件成本费，望请谅解。 |
|||||
|
3 |
售后服务 |
A． 在接到用户故障信息立即响应，如果可以在电话内解决的问题，立即解决，如果电脑内不能解决的问题，48小时内到用户现场排除故障； B． 设备保修期满后，能终生提供及时、优质、价格优惠地技术服务和备品供应。 |
|||||
|
4 |
发货期 |
货源充足，收到货款打好木箱后可立即发货。（近处我司派车上门送货） |
|||||
|
5 |
包装运输 |
包装箱为无虫害、坚固的木箱，适用于长途运输，防潮、防锈、防震、防粗暴装卸，适用于陆运，适用于整体叉装，注明重心和叉装部位。 |
|||||
|
6 |
合作物流单位 |
天地华宇，德邦 |
|||||

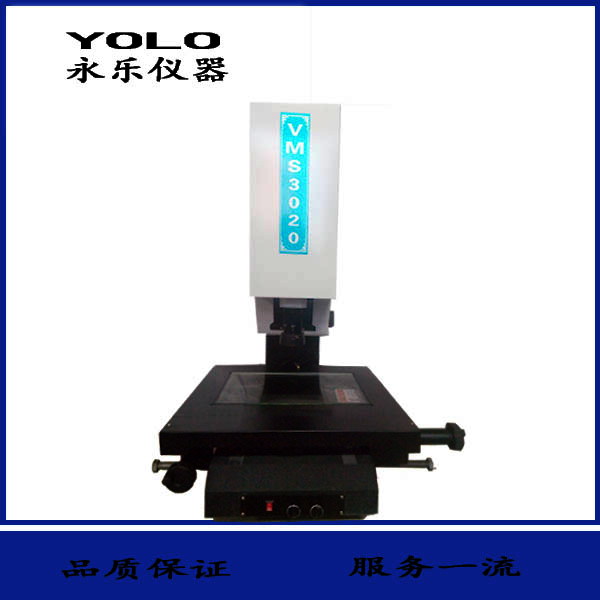

一：影像仪参数：
|
型号 |
VMS-3020 |
|
有效测量行程（X、Y） |
300*200 |
|
Z轴调焦升降范围 |
180mm |
|
分辨率 |
0.001mm |
|
X/Y轴线性精度 |
U=(3+L/200)μm |
|
重复精度 |
3μm |
|
载物台尺寸 |
450*350mm |
|
玻璃台尺寸 |
230*330mm |
|
承载重量 |
25KG |
|
影像系统 |
日本索尼高清CCD芯片 |
|
物镜 |
可连续变倍光学放大倍率０.７ｘ－４.５ｘ |
|
影像放大倍数 |
２８－１８０倍 |
|
光栅尺 |
高精度精密光栅尺、分辨率为１μm |
|
照明系统 |
表面光源及透射均为ＬＥＤ，调光板均匀调节亮度 |
|
传动方式 |
台湾精密无牙传动＋双导轨 |
|
操作方式 |
手轮摇动，鼠标托运 |
|
机台底座，立柱 |
济南花岗岩大理石 |
|
仪器重量 |
180kg |
|
主机外形尺寸（mm） |
700*450*900 |
|
测量软件 |
光学视觉精密测量软件 |
|
数据导入 |
二维图形AUTOCAD(dxf) |
|
数据输出 |
测量数据Word、Excek物件放大影像、图形（bmp、jpg）、 二维图形AutoCAD(dxf)简单SPC分析，数据Word、Excel |
|
电源 |
AC220±5V、50HZ |
|
使用环境 |
温度20±3℃、湿度35%-65% |
常见测量案例
二、仪器硬件：
1、采用大理石底座，立柱，精密机械工作台面，稳定性好，结构刚性强；
2、四层工作台结构,增强机械稳定性,保证X、Y水平运动精度；
3、工作台X、Y向垂直度高，保证坐标测量精度,即使工件没有摆正也可达到很高的测量精度；
4、单轴线性补偿精度达3+L/200，非线性补偿达3+L/250；
5、LED表面光源和轮廓光,满足各种不同表面的照明要求；
6、一体式机台支架，使操作更加方便，符合人体工学；
7、提供24个月的超长保修期，终身维护，一经选用再无后顾之忧。
三、仪器软件
1、 软件有类似EXCEL报表功能,测量数据可与EXCEL数据无缝连接。
2、 根据报表数据可以直接进行SPC数据分析，计算Ca,Cp,Cpk,Max,Min,Range,Avg,Std等关键参数。
3、 自动输出公差并能给以颜色，特别的是可进行产品实时尺寸跟踪。
4、 在影像测量行业首次引入了亚像素测量功能，对测量者没有任何专业要求。相对同行产品，为使用者节省至少3/5的测量时间，极大的提升了测量效率。
5、 可做图元复制，平移、旋转、线段延伸、剪切、两线相切弧、点圆相切线。
6、 可做垂直，水平、直径、半径，角度等标注；可测两点距离，点到线距离，线到圆距离，两圆距离，线的中心距离等；
7、 可做形位差测量，如：平行度，真圆度，直线度等；
8、 可以测量各种复杂图形包括曲线。
9、 强大的拍地图功能，可实现虚拟测量。
四、标准功能
l 可将产品拍成产品照片并以JPG的格式保存于电脑中形成产品图库。
l 并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比。
l 图形可输入到AUTOCAD成为工程图。
l AUTOCAD标准工程图可输入实时影像中，令AUTOCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
l 可输入先前拍照储存的JPG图片到实时影像中与实际工件进行重叠对比。
l 可以在鸟瞰图中进行标注尺寸。
l 自定义圆；可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差。
l 自定义线段；可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
l 自设客户坐标；在实时影像中的实际工件上自行设定坐标原点（0， 0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置。
l 坐标标注；以自设的坐标原点（0，0）为基准，标注画面上任意一点的坐标位置。
l 专利取Ｒ角功能；为目前市面上准确的平面取Ｒ角方式。
l 测量；可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）。
l 绘图；可将实时影像中的实际工件外形进行描绘，形成完整的工程图。
l 手动测绘：可绘制点、直线、圆、椭圆、圆弧、样条曲线、垂直线、平行线等。便捷
l 自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差。
l 相关测绘功能：相交、距离、镜像、夹角、点圆相切、两圆相切等。
l 标注尺寸：可在实时影像中标注工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸
